Büyük Çaplı Spiral Boru

Shunchen'in geniş çaplı spiral boruları, istikrarlı ve güvenilir performans sağlamak için kapsamlı kalite denetimi ve teknik destek ile GB/T9711 ve API 5L gibi yerel ve uluslararası standartlara sıkı sıkıya bağlı olarak üretilmektedir.

Yıllar geçtikçe Shunchen, tutarlı ürün kalitesi, esnek spesifikasyon özelleştirmesi ve verimli bir lojistik sistemi sayesinde çok sayıda mühendislik müşterisinin güvenini kazandı. İster büyük çaplı spiral borular tedarik etmek, ister spiral kaynaklı boru fiyatlandırması hakkında bilgi almak veya güvenilir bir çelik boru tedarikçisi veya mühendislik borusu üreticisi bulmak istiyor olun, Shunchen, ürün seçimi ve özel üretimden teslimata kadar tek elden hizmet sunarak projelerinizin verimli, emniyetli ve güvenilir bir şekilde çalışmasına yardımcı olur.

Ürün Tanımı

Büyük Çaplı Spiral Boru (ayrıca büyük çaplı spiral kaynaklı boru olarak da bilinir), çekirdek hammadde olarak yüksek kaliteli sıcak haddelenmiş şerit çelik saclardan yapılmış bir tür spiral dikişli çelik borudur. Oda sıcaklığında soğuk ekstrüzyonla oluşturulur ve daha sonra otomatik çift telli çift taraflı tozaltı kaynak işlemi kullanılarak kaynaklanır. Çekirdek tanımı standardı, ≥ 711 mm'lik bir dış çaptır (DN700 ve üzeri nominal çapa karşılık gelir). 3620 mm'ye kadar dış çapa veya mühendislik gereksinimlerine göre daha büyük spesifikasyonlara göre özelleştirilebilir. Yük taşıma ve taşıma özelliklerini birleştiren kompozit tipte bir çelik üründür. Temel işlevi, büyük hacimli sıvıların (su, petrol, gaz, kanalizasyon vb.) uzun mesafeli, yüksek stabilitede taşınmasını sağlamaktır ve aynı zamanda karmaşık çalışma koşullarına ve zorlu ortamlara uyum sağlayarak büyük ölçekli projeler için yapısal bir destek bileşeni olarak da hizmet verebilir. Benzersiz spiral yapı tasarımıyla, büyük çaplı boru malzemelerinin verimli üretimi ve istikrarlı uygulanması konusundaki sektör boşluğunu doldurur ve çeşitli altyapı ve endüstriyel senaryolarda yaygın olarak kullanılır.

Basit bir ifadeyle, büyük çaplı spiral boru "büyük ölçekli projelerde nakliye için büyük arter + yapısal destek çerçevesidir" - çeşitli ortamları verimli bir şekilde taşıyabilir, büyük akışlı taşıma talebini karşılayabilir ve yüksek basınca, ağır yüke ve karmaşık jeolojik etkilere dayanabilir. Dağlar, sahiller ve çöller gibi çeşitli karmaşık inşaat ortamları için uygundur. Enerji, su tasarrufu, belediye ve altyapıyı birbirine bağlayan temel boru malzemesidir.

Temel satış noktaları

Büyük çaplı spiral borunun güvenlik, esneklik, ekonomi, rahatlık ve uyumluluk gibi olağanüstü temel avantajları vardır: kaynak dikişleri spiral hat boyunca eşit olarak dağıtılır ve stres eşit şekilde dağılır. Q235B ve X80 gibi yüksek kaliteli çelik yüzeylerin yanı sıra 3PE ve FBE gibi korozyon önleyici işlemlerle eşleştirilir. Basınca ve yapıya dayanabilir, yüksek güvenliğe sahiptir ve 30 yıldan fazla dayanabilir. Yüksek basınç, ağır yük, güçlü korozyon gibi zorlu çalışma koşullarına uygundur. Teknik özellikler, dış çap olarak 711 mm'den 3620 mm'ye, duvar kalınlığı olarak 6 mm'den 60 mm'ye ve tek boru uzunluğunda 6 m'den 18 m'ye kadar esnek bir şekilde özelleştirilebilen kapsamlıdır. Son derece güçlü uyarlanabilirlik özelliğiyle, mühendislik ortamına, basınç derecelerine ve inşaat ortamlarına dayalı olarak belirli malzeme ve süreçlere göre uyarlanabilir. Yüksek üretim verimliliği sağlayan, haddeleme ve otomatik tozaltı kaynak teknolojisi ile sürekli üretimi benimser. Aynı çaptaki dikişsiz çelik borularla karşılaştırıldığında fiyat %20-%30 oranında azalır ve kurulumu kolaydır, bu da toplam proje maliyetini önemli ölçüde azaltır. Boru malzemesi mükemmel bir dayanıklılığa sahiptir ve soğuk bükülmenin dağlar ve sahiller gibi karmaşık arazilere uyum sağlamasına olanak tanır. Standartlaştırılmış kaynak arayüzleri iyi sızdırmazlık performansına, yüksek inşaat verimliliğine ve düşük zorluğa sahiptir. Üretim sürecinin tamamı GB/T9711 ve API 5L gibi ulusal ve uluslararası standartlara uygundur. Hammaddelerden bitmiş ürünlere kadar tam süreç kontrolü uygulanır, çoklu testler kalite uyumluluğunu sağlar ve çeşitli önemli projelerin ihtiyaçlarını tam olarak karşılayan eksiksiz yeterlilik sertifikaları ve test raporları sağlanabilir.

Teknik Özellikler

Çekirdek, GB/T9711-2017 "Petrol ve Doğal Gaz Endüstrisi için Boru Hattı Taşımacılığı Çelik Boruları", GB/T 3091-2015 "Düşük Basınçlı Sıvı İletimi için Kaynaklı Çelik Borular", API 5L, SY/T5037 vb. standartlarına uygundur. Normal spesifikasyonlar aşağıdaki gibidir ve özel spesifikasyonlar gerektiği gibi özelleştirilebilir:

1. Çekirdek boyutu özellikleri

2. Malzeme Özellikleri

3. Basınç derecesi

Basınç hesaplaması GB50251 standardını takip eder ve Barlow formülünü kullanır: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Aralarında:

P —— Tasarım basıncı

D —— Borunun dış çapı

S —— Malzemenin akma dayanımı

E —— Kaynak katsayısı (spiral kaynaklı borular için 0,9’dur)

Uygulama alanları ve vakalar

Dayanıklılık, esnek özellikler ve yüksek maliyet etkinliği avantajlarıyla büyük çaplı spiral borular, enerji iletimi, su koruma projeleri, belediye inşaatı, altyapı projeleri ve endüstriyel üretim dahil olmak üzere beş temel alanda yaygın olarak uygulanmaktadır. Çeşitli önemli projeler ve karmaşık senaryolar için uygundurlar. Aşağıda senaryo açıklamalarıyla birlikte alanların ve gerçek durumların ayrıntılı bir tanıtımı yer almaktadır:

Temel uygulama alanları

1.Enerji İletim Alanı (Temel Uygulama Senaryosu)

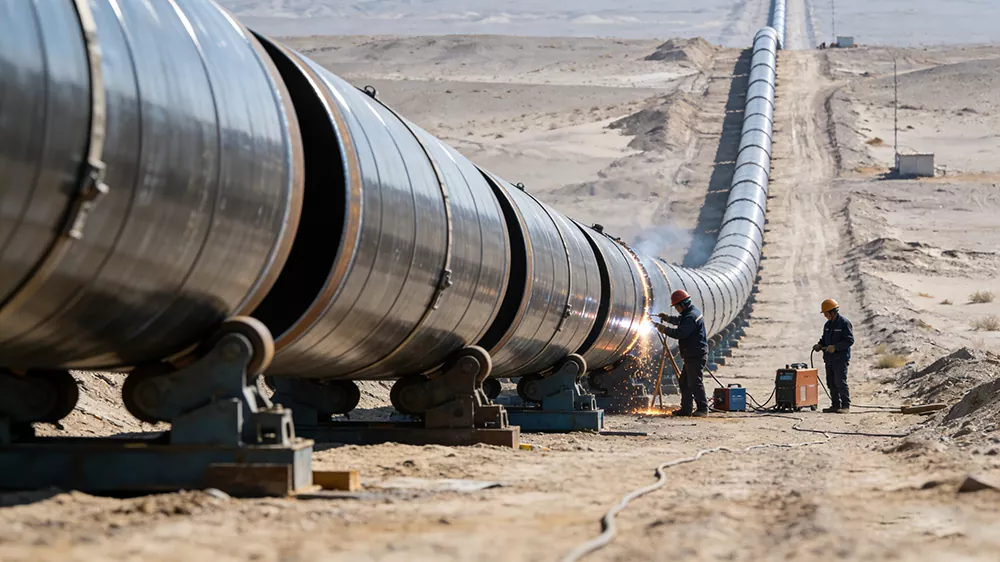

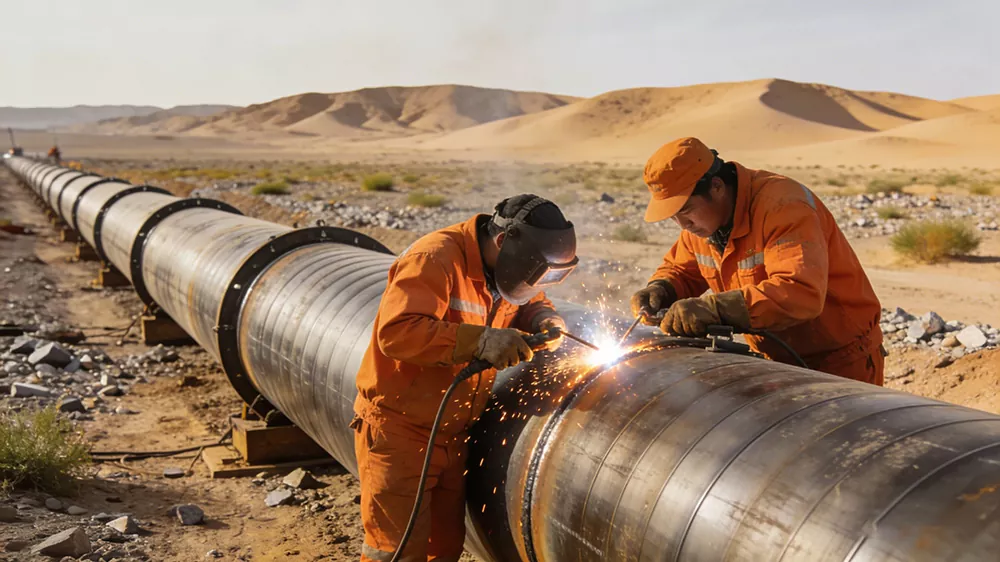

Uyumlu Medya: Ham petrol, doğal gaz, rafine edilmiş petrol, kömür yatağı metan, buhar vb. Temel gereksinim, yüksek basınçlı, uzun mesafeli ve sızıntısız taşımadır. Çöller, yaylalar ve dağlar gibi karmaşık araziler için uygundur. Aşırı sıcaklık farklılıklarına ve jeolojik oturma etkilerine karşı dayanıklıdır. Enerji iletiminin "ana arteridir" ve uzun mesafeli boru hatlarının yapımında yaygın olarak kullanılmaktadır. Taşıma verimliliğini etkili bir şekilde artırabilir, enerji kaybını azaltabilir, genel proje maliyetini düşürebilir, hizmet ömrünü uzatabilir ve bakım yatırımını azaltabilir. Sahne Açıklaması: Gobi Çölü'ndeki uzun mesafeli bir doğal gaz boru hattının inşaat sahasında, büyük çaplı spiral boru sıraları düzgün bir şekilde döşeniyor ve işçiler kaynak ve bağlantı işlemlerini yürütüyor; Petrol sahasından gelen petrol için boru hattı döşeme sahasında, boru malzemelerinin yüzeyi, petrol sahasının karmaşık aşındırıcı ortamına uygun olan ve petrolün sızıntı olmadan taşınmasını sağlayan ileri teknoloji korozyon önleyici teknolojiyi benimser.

2. Su koruma mühendisliği alanı

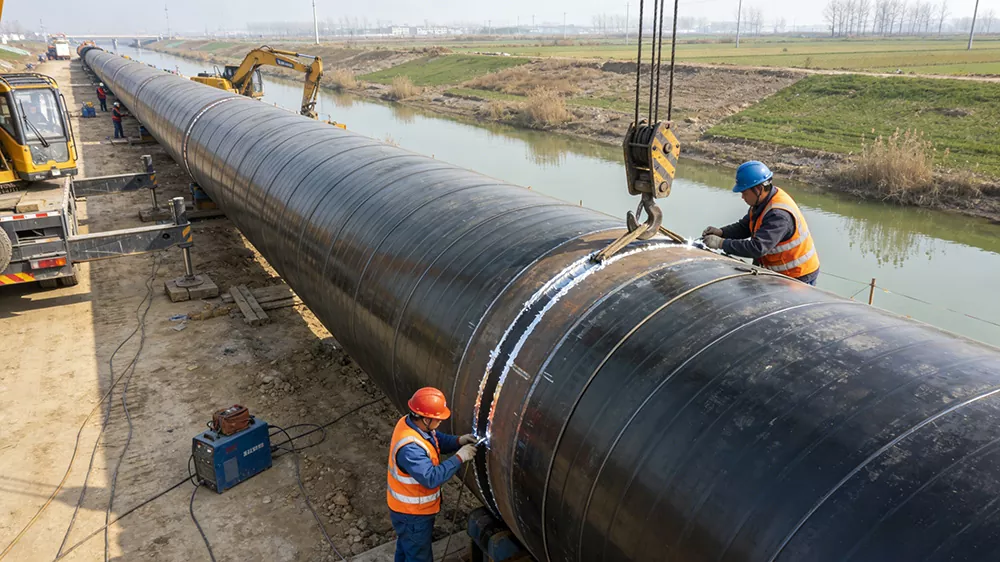

Uygulanabilir senaryolar: Büyük ölçekli su yönlendirme projeleri, su transfer projeleri, taşkın kontrolü ve drenaj projeleri, tarım arazilerinin sulanması için ana boru hatları, içme suyu için su temini projeleri, ada su temini projeleri vb. Temel gereksinimler yüksek akış kapasitesi, korozyon direnci ve su basıncına dayanıklılıktır. Nehir yatakları, tuzdan etkilenen topraklar vb. gibi karmaşık ortamlara uyarlanabilirler. Su erozyonuna ve jeolojik çöküntüye etkili bir şekilde direnebilirler, su kaynaklarının istikrarlı bir şekilde iletilmesini sağlarlar ve su koruma projelerinin güvenli bir şekilde çalışmasını garanti ederler. Önemli ulusal su koruma projelerinde önemli bir destekleyici rol oynuyorlar. Olay yeri açıklaması: Jinghai Su Derivasyon Projesi'nin inşaat sahasında, ana boru hattının döşenmesi için geniş çaplı spiral borular kullanılıyor. Borular nehirlerden veya tarım alanlarından geçiyor ve işçiler arayüz sızdırmazlık işlemini gerçekleştiriyor. Ada su temini proje sahasında, deniz suyu erozyonuna direnmek ve su kaynaklarının ada ile anakara arasındaki bağlantısını sağlamak için 3PE korozyon önleyici teknolojiye sahip geniş çaplı spiral borular kullanılıyor.

Tipik durum

Durum 1: Batıdan Doğuya Gaz İletiminin branşman hattı projesi (enerji taşımacılığı alanında)

Proje gereksinimleri: Çöl ve dağ gibi karmaşık arazilere uygun, uzun mesafeli yüksek basınçlı doğal gaz boru hattının döşenmesi gerekiyor. Boru malzemesinin ≥ 6,3 MPa basınç taşıma derecesine sahip olması, jeolojik çöküntülere ve korozyona dayanıklı olması ve boru hattının uzun süre sızıntı olmadan çalışmasını sağlamak için partiler halinde hızlı bir şekilde tedarik edilebilmesi gerekir.

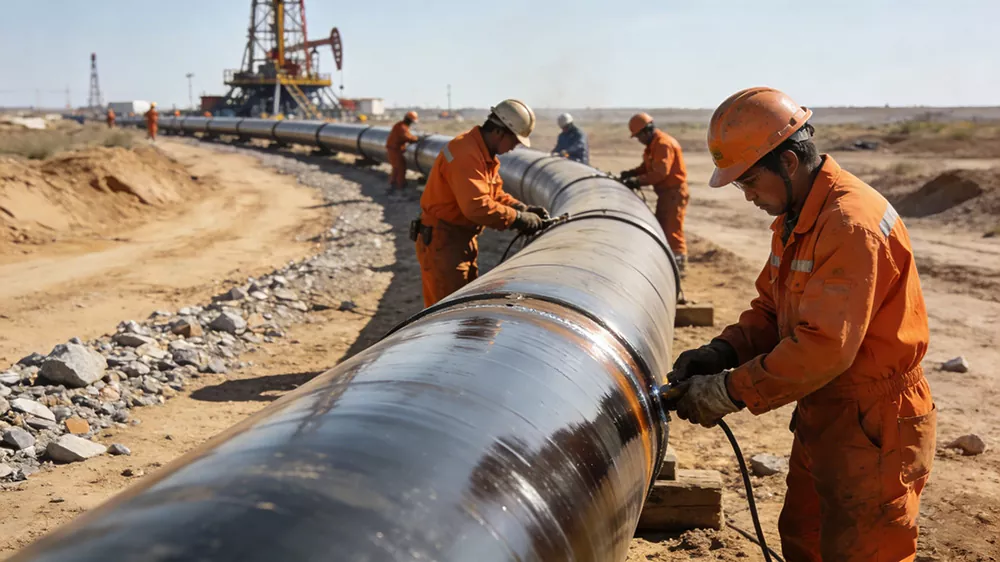

Ürün uygulaması: Dış çapı 1220 mm ve et kalınlığı 22 mm olan X80 çelik sınıfı büyük çaplı spiral boru seçildi. 3PE korozyon önleme işlemi + katodik koruma teknolojisi benimsendi. 120 kilometrenin üzerinde bir boru hattını kapsayan, yüksek basınçlı taşıma gereksinimlerini karşılayan toplam 8.000 tonun üzerinde malzeme tedarik edildi ve kaynaklar, %100 yeterlilikle ultrasonik ve X-ışını ile çift tahribatsız teste tabi tutuldu.Sahne:

Durum 2: Jing-Huai su yönlendirme projesinin ana boru hattı projesi (su koruma mühendisliği alanında)

Proje gereklilikleri: Nehir geçişi ve tarım arazisi döşeme senaryolarına uygun, büyük ölçekli temiz su taşımacılığını gerçekleştirmek için büyük ölçekli bir su yönlendirme ana boru hattına ihtiyaç vardır. Boru malzemesi toksik olmamalı, korozyona dayanıklı, geniş çaplı ve nominal çapı DN2000 olmalıdır. Arayüz sayısını azaltmak ve inşaat verimliliğini artırmak için özelleştirilmiş 18 m standart uzunlukta boru malzemeleri gereklidir.

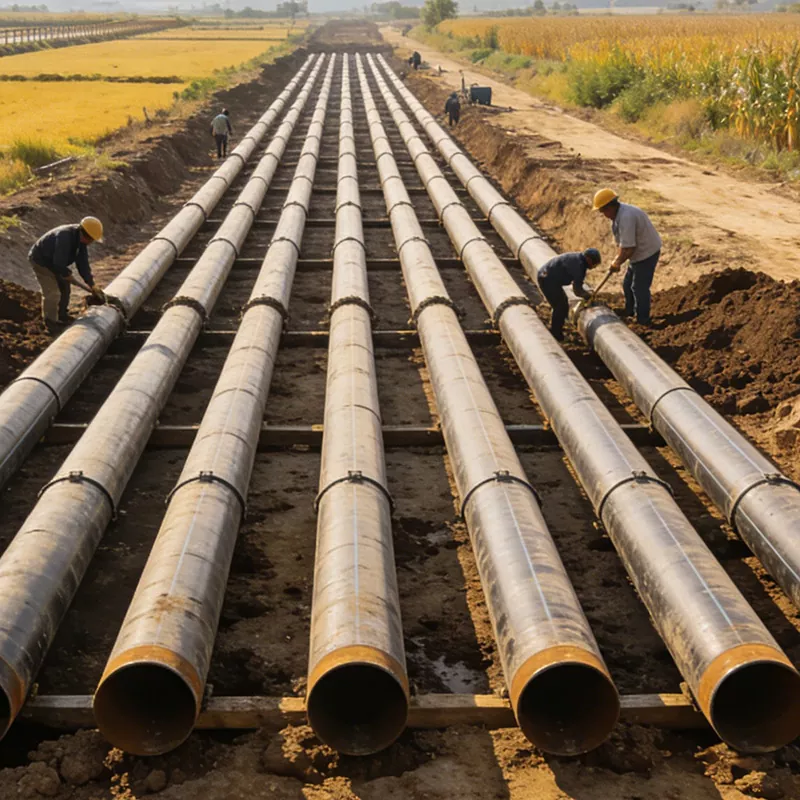

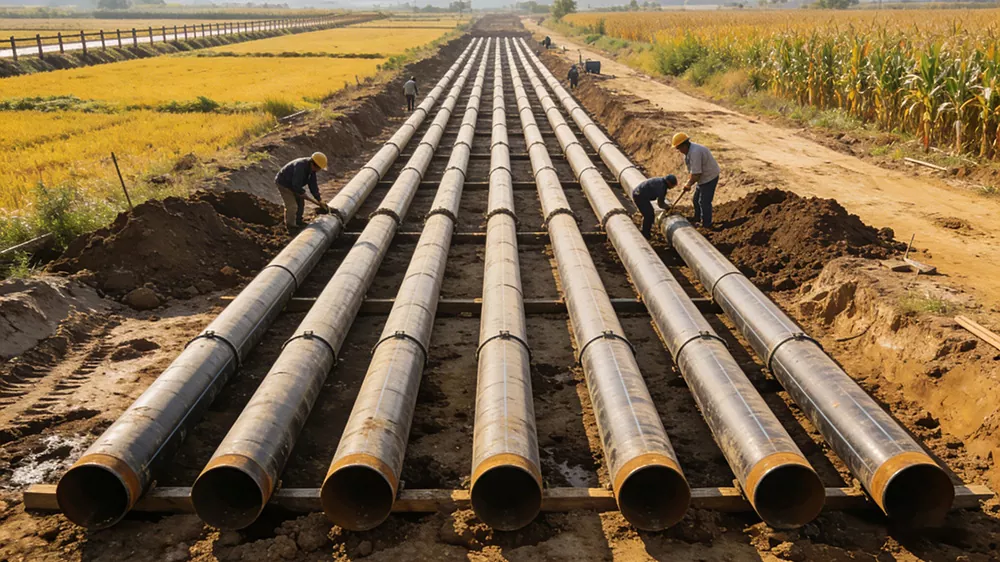

Ürün uygulaması: Dış çapı 2020 mm ve et kalınlığı 18 mm olan geniş çaplı spiral borular için Q345B malzemesini seçin. IPN8710 içme suyu sınıfı korozyon önleme işlemi, içme suyunun ikincil kirlenmesini önlemek için benimsenmiştir. Ana boru hattının nehirler boyunca ve tarım alanlarında döşenmesi için toplam 5.000 tonun üzerinde özelleştirilmiş 18 m standart uzunlukta boru malzemeleri sağlanmaktadır. Sahne:

Paketleme ve Nakliye

1. Ambalaj standartları (koruma ve kolaylık dikkate alınarak geniş çap ve ağırlığa uygun)

2. Teslimat Şartnamesi (Verimlilik, güvenlik ve maliyet dikkate alınarak, büyük çaplı boruların taşıma özelliklerine göre uyarlanmıştır)

（1）Ulaşım şekli

（2）Yükleme gereksinimleri

Yüklemeden önce boru ambalajının bütünlüğünü ve korozyon önleyici kaplamanın durumunu kontrol edin. Hasar olmadığından emin olduktan sonra boruları sorunsuz bir şekilde taşıma taşıyıcısının üzerine kaldırın. Sabitleme için çelik tel halatlar ve lastik pedler kullanın. Çelik tel halatları korozyon önleyici kaplamanın üzerine sarmaktan kaçının (izolasyon için lastik pedler kullanın). Bu, kaldırma ve taşıma sırasında korozyon önleyici kaplamanın zarar görmesini önlemek ve boruların sıkışma nedeniyle deformasyonunu önlemek içindir. Boruları düzgünce yerleştirin. Aynı spesifikasyona sahip boruları birlikte gruplayın. Bunları uzunluk ve kalınlığa göre düzenleyin ve karışık yüklemeden kaynaklanan çarpışma hasarlarını önlemek için ayrı ayrı yerleştirin. Yabancı nesnelerin borulara girmesini önlemek için uç tapalarının güvenli bir şekilde kapatıldığından emin olun.

（3）Tedarik döngüsü ve teslimat

（4）Ulaşım Güvencesi ve Satış Sonrası Hizmet

Nakliye sürecinde gerçek zamanlı takip yapılarak, nakliyede gecikme veya boru hasarlarının önlenmesi amacıyla boruların nakliye yeri ve durumu gerçek zamanlı olarak sağlanmaktadır. Nakliye sırasında ambalaj hasarı, boru çizikleri, deformasyon vb. durumlarda, müşterilerin inşaat sürecini etkilememesini sağlamak için derhal yeniden teslimatı veya yerinde onarımı ayarlayacağız. Uzun mesafeli ve karmaşık yol koşullarındaki taşımalar için, müşterinin hak ve çıkarlarını kapsamlı bir şekilde koruyacak yeterli kargo taşıma sigortası satın alınacaktır.

Devir teslim ve satış sonrası: Devir teslim tamamlandıktan sonra, profesyonel boru depolama önerileri sunulacak (örneğin, açık havada uzun süre güneşe ve yağmura maruz kalmamak, boruların keskin nesnelerle çizilmesini önlemek için korozyon önleyici, pasın toprakla temasını önlemek için depolama için tabanın yükseltilmesi vb.) ve daha sonra kurulum veya testle ilgili herhangi bir soru olması durumunda, teknisyenler derhal bağlanıp cevap verecek şekilde düzenlenecektir.

Shunchen'i seçmenin avantajları

Spiral kaynak dikişinde düzgün stres dağılımı, deformasyona ve oturmaya karşı mükemmel direnç ile güçlü basınç direncine sahiptir. Yüksek basınçlı uzun mesafe taşımacılığı ve karmaşık yeraltı ortamları için uygundur. Spesifikasyonlar eksiksizdir ve büyük çaplı projelerin gereksinimlerini karşılamak için boru çapı ve et kalınlığı ihtiyaca göre özelleştirilebilir. Yoğun kaynaklar ve iyi sızdırmazlık performansı ile çift taraflı tozaltı ark kaynağı kullanılarak kaynak kalitesi stabildir. Kaliteyi sağlamak için tüm süreç tahribatsız testlerle garanti edilir. Üretim verimliliği yüksektir, malzemesi sağlamdır ve aynı çaptaki dikişsiz borulara ve düz dikişli borulara göre maliyet-performans oranı daha yüksektir. Uzun hizmet ömrüne sahip, petrol ve gaz, belediye ve kimya endüstrileri gibi senaryolara uygun, 3PE ve epoksi gibi çeşitli korozyon önleyici işlemlerle eşleştirilebilir. Hizmet sistemi, şema tasarımı, üretim özelleştirmesinden lojistik dağıtıma, yerinde teknik desteğe kadar eksiksizdir, tüm süreci takip eder ve satış sonrası yanıt zamanında olup, projenin istikrarlı çalışması için güvenilir garantiler sağlar.

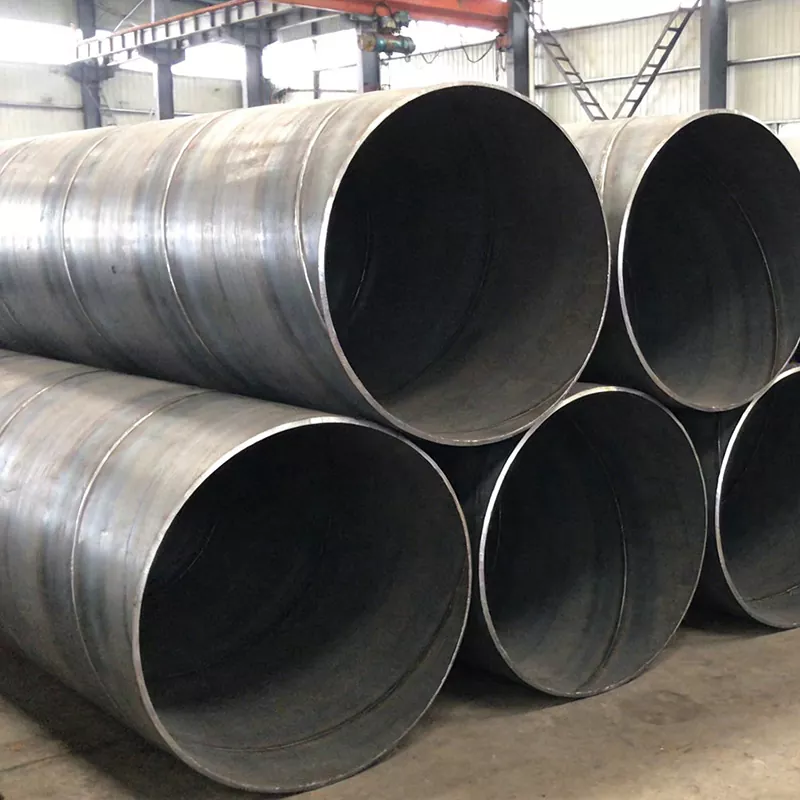

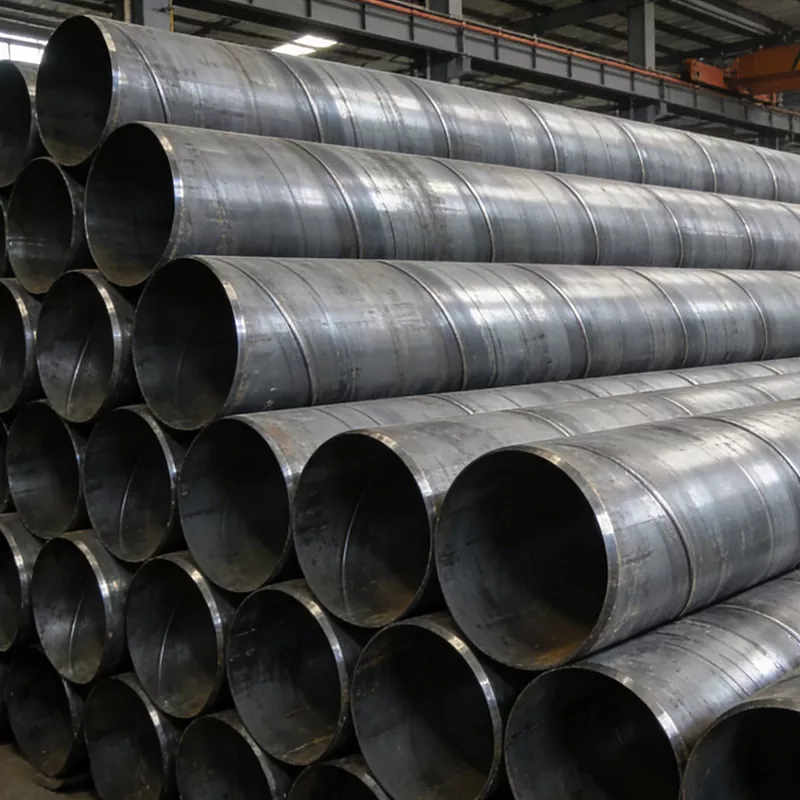

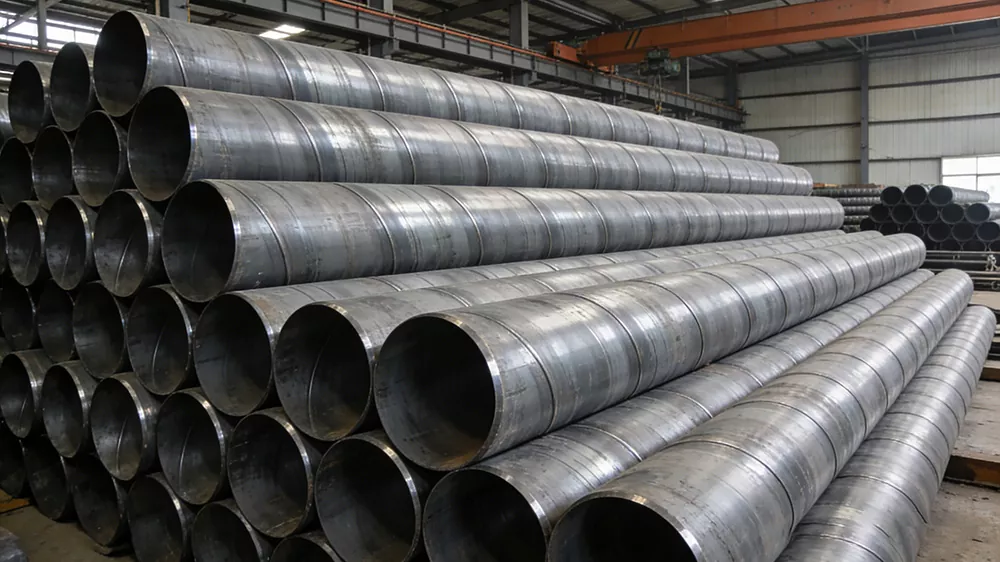

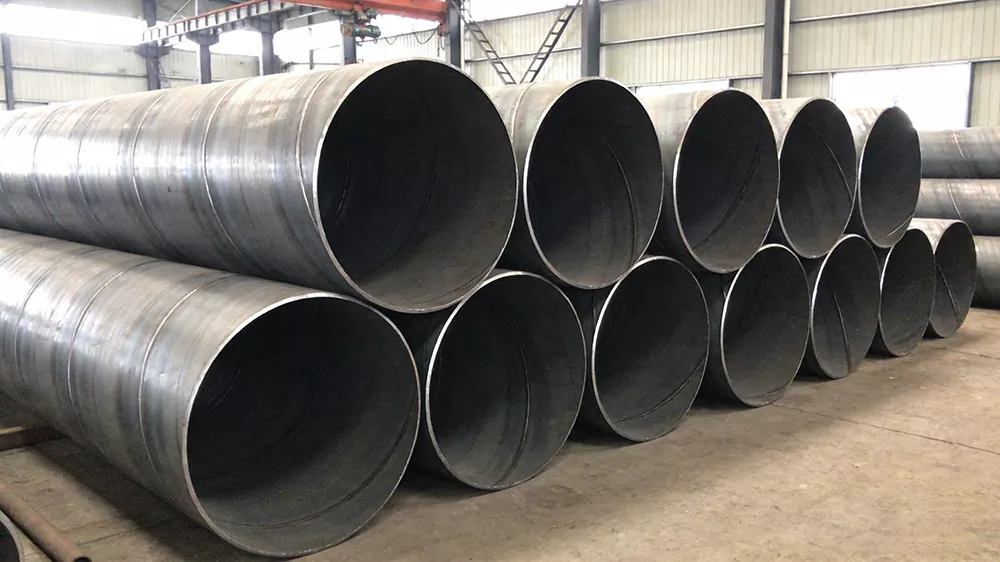

Ürün resmi:
