Karbon Çelik İmalat Plakası

Shunchen Karbon Çelik Fabrikasyon Plakası çelik yapılar, makineler ve duvar perdesi sistemleri için hassas kesilmiş bileşenler sunar. 1,5 ila 25 mm arasındaki plakalar için gelişmiş CNC fiber lazer kesimden yararlanarak, tek geçişte karmaşık konturlar ve cıvata delikleri üretir. Sıkı QA, isteğe bağlı sıcak daldırma galvanizleme ve EN 10204 3.1 MTC'lerle desteklenen bu ürün, dünya çapında yüksek tutarlılık ve hızlı teslimat sağlar.

Karbon Çelik İmalat Plakası Nedir?

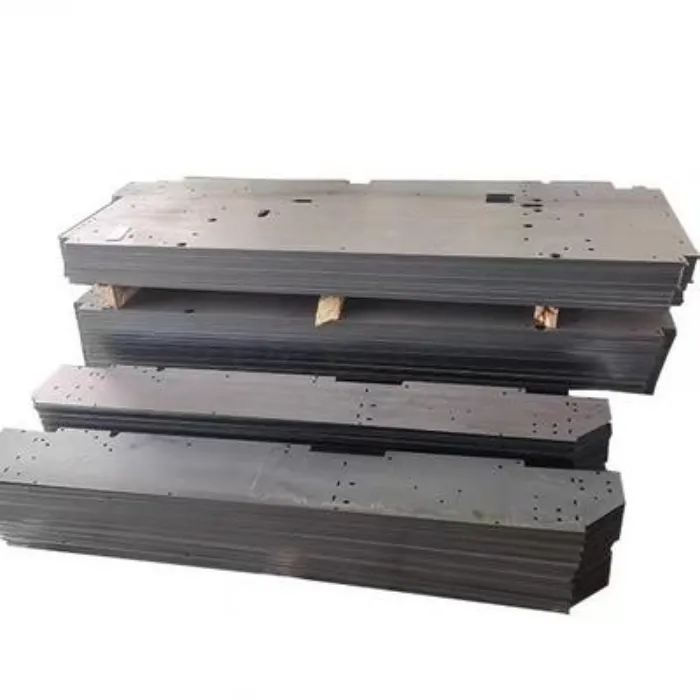

Karbon Çelik Üretim Plakası, yapısal veya mekanik bir bileşen olarak kullanılmak üzere belirli bir boyut veya şekilde kesilmiş ve işlenmiş bir karbon çelik levhadır. Shunchen, yalnızca dikdörtgen stok plakaları tedarik etmek yerine, düzensiz konturlar, cıvata delikleri, yuvalar, montaj delikleri ve diğer gerekli açıklıklar dahil olmak üzere müşteri çizimlerine göre boşluklar üretiyor.

Temel malzeme, gerekli güce ve geçerli malzeme standardına bağlı olarak Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 veya SM490 olabilir. Standart işleme, CNC fiber lazer kesim ve dijital yerleştirmeyi içerir. Bitmiş bileşen korozyona karşı koruma gerektirdiğinde sıcak daldırma galvanizleme ve boyama eklenebilir.

Bu tür fabrikasyon plakalar, kaynak, cıvatalama, yapısal montaj, ekipman imalatı veya daha ileri yüzey işlemleri için boyuta göre kesilmiş çelik bileşenlere ihtiyaç duyan müşteriler için tasarlanmıştır.

Temel Özellikler

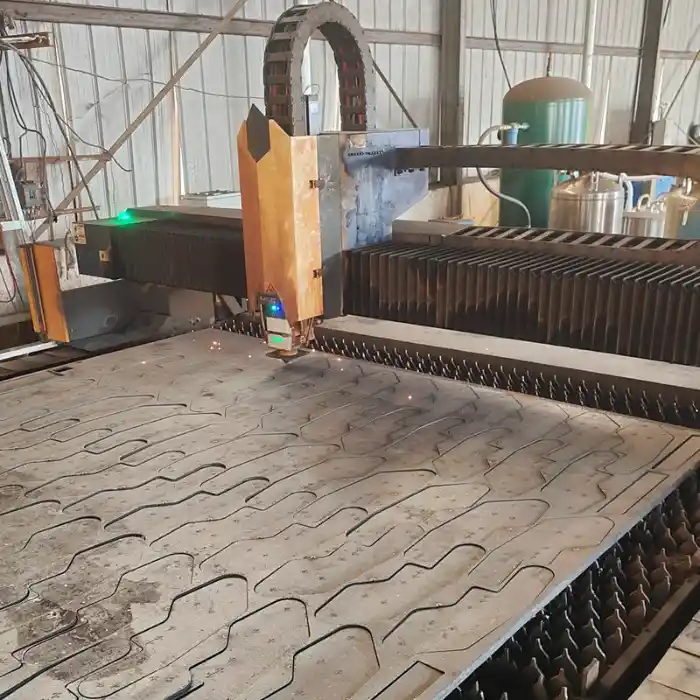

CNC Lazer Kesim

Shunchen, Karbon Çelik İmalat Plakasını CNC fiber lazer kesim ekipmanıyla işliyor. Kesim programı, onaylanmış üretim çiziminden oluşturularak aynı kontur ve delik modelinin bir partide yeniden üretilmesine olanak tanır.

10 mm kalınlığındaki plakalar için belirtilen boyut toleransı ≤±0,1 mm'dir. 10–25 mm plakalar için belirtilen tolerans ≤±0,2 mm'dir. Gerçek tolerans, üretim öncesinde malzeme kalınlığına, geometriye ve çizim gereksinimlerine göre onaylanır.

Temiz Kesim Kenarları

Lazer kesim, geleneksel alevle kesmeye göre daha dar bir termal kesme bölgesi üretir. Shunchen, kesme yüzeyi pürüzlülüğünün Ra ≤12,5 μm olduğunu belirtir ve son denetim sırasında görünür çapakları ve kesme düzensizliklerini kontrol eder.

Kesimden hemen sonra kullanılabilen bileşenler için bu, manuel kenar taşlama ihtiyacını azaltır. Bir proje belirli bir kenar koşulu gerektiriyorsa bu gereksinim üretim çizimine dahil edilebilir.

Karmaşık Konturlar ve Delikler

Kesme işlemi aynı üretim işleminde düzensiz dış hatlar, iç açıklıklar, cıvata delikleri, montaj delikleri ve yuvalar üretebilir. Dijital yerleştirme, aynı ana plakadan birkaç farklı bileşenin kesilmesi gerektiğinde kullanılır.

Minimum kesme açıklığı malzemeye, geometriye ve kesme koşullarına bağlı olarak plaka kalınlığının yaklaşık 0,5 katıdır.

Malzeme Seçenekleri

Q235B ve A36 birçok genel yapısal uygulama için uygundur; Q355B, A572 ve S355JR ise daha güçlü yapısal malzeme gerektiren uygulamalar için daha yüksek belirlenmiş akma dayanımı sağlar.

Malzeme kalitesi, üretimden önce müşterinin satın alma spesifikasyonuna göre onaylanır. Geçerli siparişler için malzeme sertifikaları sağlanabilir.

Uygulamalar

Çelik Yapı Bileşenleri

Karbon Çelik Üretim Plakaları gömülü plakalar, bağlantı plakaları, taban plakaları, takviyeler, braketler ve diğer çelik yapı bileşenleri için kullanılır. Önceden kesilmiş cıvata delikleri ve tanımlanmış konturlar, bu parçaların doğrudan atölye kaynağına veya saha montajına taşınmasına olanak tanır.

Tekrarlanan bileşenler için CNC kesim aynı zamanda partiler arasında boyutların ve delik konumlarının tutarlı olmasını sağlar.

Makine Parçaları

Makine üreticileri, ekipman tabanları, braketler, çerçeve bileşenleri, montaj plakaları, takviye plakaları ve kaynaklı yapısal parçalar için kesilmiş çelik boşluklar kullanır.

Bileşen bir müşteri çiziminden üretildiğinde, müşterinin atölyesinin her bir parçayı manuel olarak işaretleyip kesmesini gerektirmek yerine, kesme işlemi gerekli dış kontur ve delik düzenlemesini takip edebilir.

Giydirme Cephe Bileşenleri

Karbon Çelik Üretim Plakası perde duvar bağlantı elemanlarına, omurga aksesuarlarına, takviye parçalarına ve diğer özel metal bağlantı parçalarına işlenebilir. Bileşenin neme veya dış ortam şartlarına maruz kaldığı durumlarda kesimden sonra sıcak daldırma galvanizleme yapılabilir.

Belediye ve Endüstriyel Bileşenler

Kesilmiş çelik bileşenler aynı zamanda korkuluk parçaları, tabela destekleri, sokak lambası aksesuarları, tarım makineleri bileşenleri, nakliye ekipmanları ve diğer fabrikasyon çelik düzenekler için de kullanılır.

Teknik Parametreler

İşleme Özellikleri

Malzeme Özellikleri

Geçerli Standartlar

Uygulanabilir standart, malzeme kalitesi, kalınlık ve tolerans, üretimden önce satın alma spesifikasyonunda doğrulanır.

Kalite Kontrol

Malzeme Denetimi

Kesimden önce gelen plakanın gerekli kalite ve kalınlığa göre kontrolü yapılır. Freze testi belgeleri, sipariş için kaydedilen malzeme bilgileriyle eşleştirilir.

Bu, siparişin belirli bir malzeme spesifikasyonu gerektirdiği durumlarda farklı bir çelik kalitesi veya kalınlığının üretime girmesini önler.

Kesim Muayenesi

Lazer kesimden sonra denetçiler kritik boyutları onaylanmış çizime göre kontrol eder. Parçaya bağlı olarak bu, genel boyutları, kontur geometrisini, delik çapını, delik konumunu ve plaka kalınlığını içerebilir.

Tekrarlı üretim için, kalan parti işlenmeden önce ilk parçalar için denetim gereklilikleri belirlenebilir.

Kenar Denetimi

Kesilen kenar aşırı çapak, cüruf, görünür deformasyon ve düzensiz kesme açısından kontrol edilir. Müşteri tarafından belirlendiğinde yüzey pürüzlülüğü gereksinimleri doğrulanabilir.

Malzeme İzlenebilirliği

Üretim partisi ilgili hammadde ve denetim kayıtlarıyla bağlantılıdır. Resmi malzeme dokümantasyonu gerektiren siparişler için EN 10204 3.1 malzeme sertifikası temin edilebilir.

SGS Denetimi

Bağımsız bir denetim gerektiğinde sevkiyattan önce SGS denetimi düzenlenebilir. Muayene kapsamı, boyutlar, malzeme belgeleri, miktar, görünüm ve mutabakata varılan diğer gereksinimler gibi satın alma sözleşmesine göre tanımlanabilir.

OEM Özelleştirme Hizmeti

Çizim İncelemesi

Shunchen, siparişe göre üretilen Karbon Çelik İmalat Plakası bileşenleri için müşteri çizimlerini kabul etmektedir. Teklif vermeden önce teknik ekip çizimi malzeme kalitesi, kalınlık, boyutlar, delik konumları, toleranslar ve işleme gereksinimleri açısından kontrol eder.

Seçilen malzeme kalınlığına veya kesme işlemine uygun olmayan bir boyut veya tolerans varsa üretim öncesi müşteri ile teyit edilebilir.

Yuvalama

Birden fazla parça boyutu veya şekli içeren siparişler için bileşenler dijital yerleştirme yoluyla düzenlenir. İstenilen adet ve ana plaka ölçülerine göre yerleştirme düzeni hazırlanır.

Bu, çelik levha lazer makinesine girmeden önce kesme programını belirler.

Kesim ve İkincil Arıtma

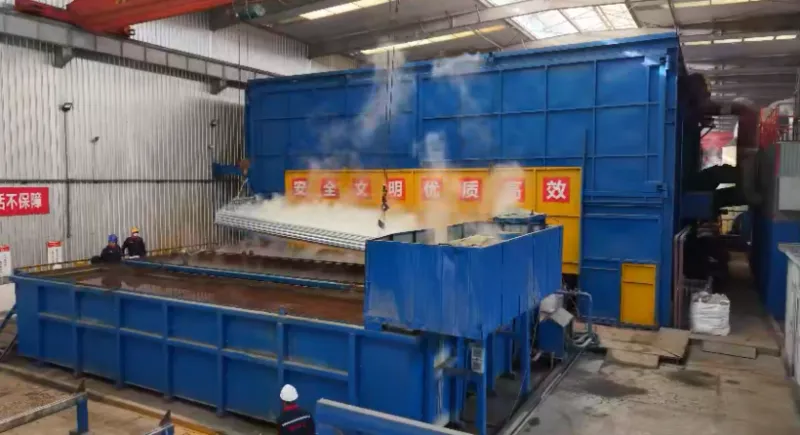

Çizim onayından sonra parçalar onaylanmış programa göre lazerle kesilir. Bitmiş bileşenlerin korozyona karşı koruma gerektirmesi durumunda, bunlar sıcak daldırmalı galvanizleme veya boyama için gönderilebilir.

Gerekli yüzey işlemi üretimden önce belirtilmelidir çünkü sonraki işleme rotasını ve muayeneyi etkiler.

Muayene ve Paketleme

İşleme sonrasında, bitmiş bileşenler üzerinde mutabakata varılan gereksinimlere göre incelenir. Siparişe dahil edildiğinde malzeme sertifikaları ve üçüncü taraf muayene belgeleri hazırlanabilir.

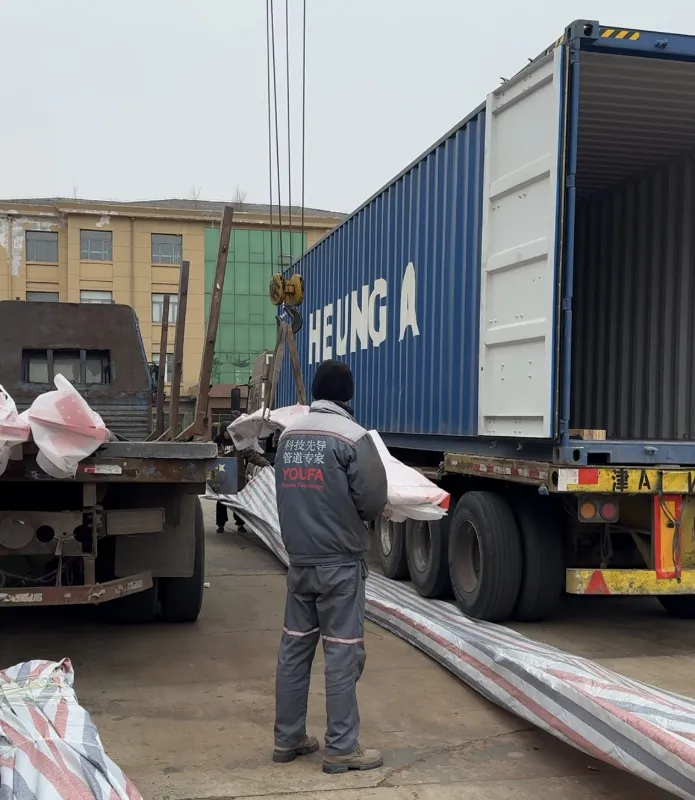

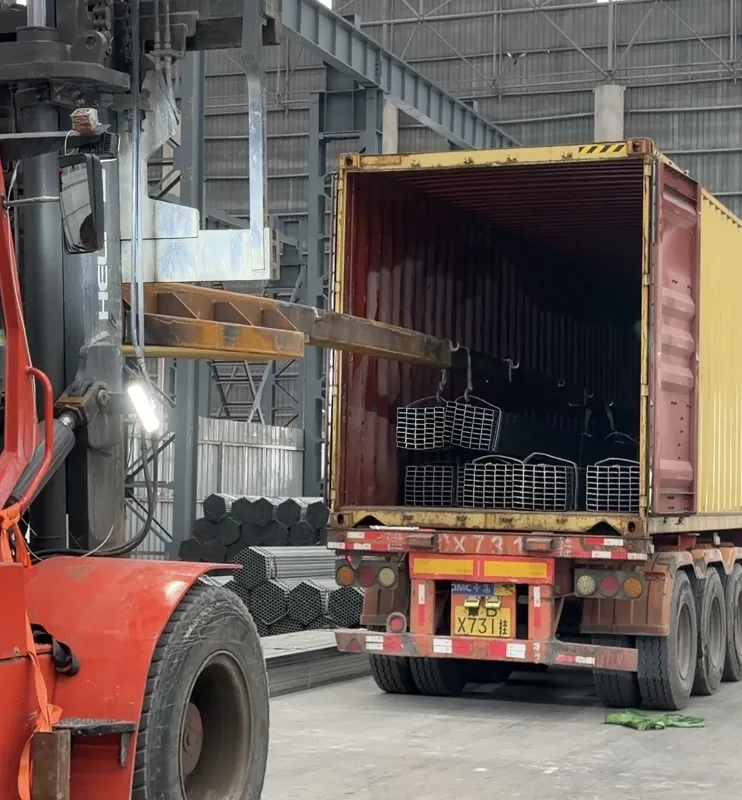

İhracat gönderilerinde bileşen boyutuna ve nakliye gereksinimlerine göre su geçirmez film, ahşap paletler ve çelik çemberler kullanılabilir.

Orijinal Müşteri Yorumları

"Lazerle kesilmiş çelik levhalar, sahadaki işlem süremizi büyük ölçüde kısaltıyor. ShunChen'in ürünleri, çelik yapı montaj gereksinimlerimize mükemmel şekilde uyum sağlayan istikrarlı hassasiyete ve sıfır çapaklara sahip. Teslimatları her zaman zamanında gerçekleşiyor."

—— Omar Hassan, Proje Müdürü, Middle East Construction Engineering Co., Ltd.

"Sıkı tolerans gereksinimlerine sahip hassas mekanik parçalar üretiyoruz. ShunChen'in lazer kesim karbon çeliği plakaları minimum deformasyona ve tutarlı parti kalitesine sahip, bu da reddetme oranımızı ve üretim maliyetimizi etkili bir şekilde azaltıyor."

—— Li Ming, Teknik Direktör, Yurtiçi Makine İmalatı Co., Ltd.

"Perde duvar mühendisliğinin görünüm ve montaj doğruluğu açısından yüksek gereksinimleri vardır. Lazer kesim konnektörleri hassas boyutlara ve pürüzsüz kenarlara sahiptir, bu da kurulum verimliliğimizi ve proje kalitemizi büyük ölçüde artırır."

—— Zhang Wei, Tedarik Direktörü, Doğu Çin Giydirme Cephe Mühendisliği Şirketi

Neden Bizi Seçmelisiniz?

Shunchen'in fabrikasyon çelik siparişleri için ana avantajı, çelik malzeme tedariği, levha kesimi, yüzey işlemi ve ihracat sevkıyatının aynı sanayi grubu içinde gerçekleştirilebilmesidir.

Grup 2014 yılında çelik sektöründe kuruldu ve o zamandan beri sıcak daldırma galvanizleme, çelik yapı üretimi, fotovoltaik destek üretimi, depolama ve lojistik konularını ekledi. Mevcut yıllık üretim kapasitesi 40.000 m2'den fazla üretim ve depolama alanıyla 450.000 tonu aşmaktadır.

Fabrikasyon bileşenler satın alan müşteriler için bu, siparişin bir çelik tedarikçisi, kesim atölyesi, galvanizleme şirketi ve ihracatçı arasında bölünmesi gerekmediği anlamına gelir.

Shunchen, müşterinin çizimlerinden malzeme kalitesi ve kesme gereksinimlerini doğrulayabilir, çelik levhayı işleyebilir, isteğe bağlı galvanizleme veya boyama ayarlayabilir, gerekli denetim belgelerini tamamlayabilir ve bitmiş bileşenleri ihracat sevkiyatı için hazırlayabilir.

Geleneksel hammaddeler üretim gereksinimlerine göre stoklanır. Numune siparişler genellikle yaklaşık 3 gün içinde düzenlenebilmektedir, toplu siparişler ise genellikle 7-10 gün içinde planlanmaktadır. Gerçek teslim süresi malzeme mevcudiyetine, sipariş miktarına, parça geometrisine, yüzey işlemine ve denetim gereksinimlerine bağlıdır.

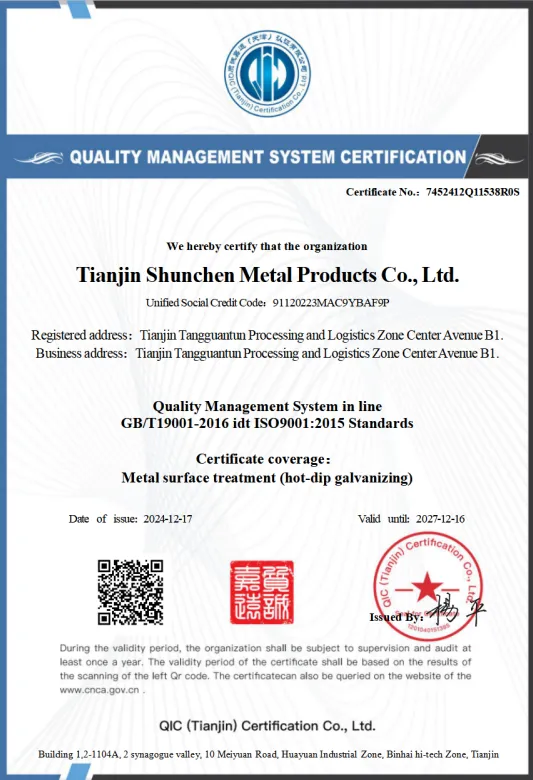

Şirket, ISO 9001 sertifikasına sahiptir ve geçerli ihracat siparişleri için MTC EN 10204 3.1 ve SGS denetimini desteklemektedir.

SSS

Karbon Çelik İmalat Plakaları için hangi malzemeler kullanılabilir?

Yaygın malzemeler arasında Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 ve SM490 bulunur. Teklif istenirken istenilen kalitenin belirtilmesi gerekmektedir.

Lazer kesimi hangi kalınlıkta yapılabilir?

Standart işleme aralığı 1,5–25 mm'dir. Gerekli kalınlık bu aralığın dışında kalırsa teknik ekip, üretimi onaylamadan önce malzeme ve bileşen geometrisini inceleyebilir.

Çelik levhaları CAD çizimlerine göre kesebilir misiniz?

Evet. Müşteriler CAD çizimleri veya diğer uygun mühendislik dosyalarını sağlayabilirler. Çizim, üretimden önce boyutları, malzemeyi, kalınlığı, delik konumlarını ve toleransları doğrulamak için gözden geçirilir.

Delikleri plaka konturuyla birlikte işleyebilir misiniz?

Evet. Cıvata delikleri, montaj delikleri, yuvalar ve diğer iç geometriler CNC kesim programına dahil edilebilir. Çizimde delik boyutu ve konum toleransı belirtilmelidir.

Kesilen bileşenler galvanizlenebilir mi?

Evet. Kesimden sonra sıcak daldırma galvanizleme yapılabilir. Bu genellikle dış mekan yapısal bileşenleri, perde duvar bağlantı parçaları ve ek korozyon koruması gerektiren diğer parçalar için kullanılır.

MTC ve SGS raporlarını sağlayabilir misiniz?

Evet. Geçerli siparişler için EN 10204 3.1 malzeme sertifikaları mevcuttur. Müşterinin satın alma şartnamesi gerektirdiğinde SGS üçüncü taraf denetimi de ayarlanabilir.

Teklif için hangi bilgiler gereklidir?

Teklif normalde çelik kalitesini, kalınlığını, bileşen çizimini, miktarını, gerekli toleransı, yüzey işlemini, muayene gerekliliklerini ve teslimat yerini gerektirir. Çizim birkaç farklı bileşen içeriyorsa her parça için gereken miktar da sağlanmalıdır.

Normal teslim süresi nedir?

Numune siparişler genellikle yaklaşık 3 gün içinde düzenlenebilirken, toplu siparişler genellikle 7-10 gün içinde planlanır. Nihai teslim süresi, malzeme, miktar, kesme karmaşıklığı, yüzey işlemi ve denetim gereklilikleri incelendikten sonra onaylanır.
