Giydirme cepheler, ağır ekipman tabanları ve kritik altyapılar için tasarlanmıştır. CNC kesim ve ileri korozyon önleyici teknolojilerle üretilmiştir.
Gömülü bir çelik levhanın temel işlevi, ana bina yapısını yardımcı yapılara bağlamak için kritik taşıyıcı görevi gören üç ana konumlandırma alanına odaklanır:
Yük İletim Merkezi
Giydirme cephe gibi yardımcı bileşenlerin ölü ağırlığını, rüzgar yükünü ve titreşim yükünü üstlenir. Yerel gerilim yoğunlaşmasından kaynaklanan hasarları önlemek için dağıtılmış yükleri ana beton yapıya eşit şekilde iletir.
Kurulum Referansı
Sonraki destekler için sabit bir referans sağlamak amacıyla yerleştirme öncesi aşamada doğru konumlandırmaya güvenir. Sahadaki ikincil işlemleri büyük ölçüde azaltarak düzenli düzenleme ve kurulum doğruluğu sağlar.
Yapısal Stabilite Garantisi
Beton dökümü ile sağlam bir entegre yapı oluşturarak dış bileşenler ile ana yapı arasındaki bağlantı stabilitesini arttırır. Devrilme ve titreşim önleme özelliklerini geliştirir.
Teknik Özellikler
| Şartname Kategorisi | Teknik Parametreler | Ayrıntılı Göstergeler | Adaptasyon Şartnamesi |
|---|---|---|---|
| Taban Boyutu | Normal Şartname | Uzunluk/genişlik: 200×200mm~600×600mm; kalınlık: 8mm ~ 20mm | Hafif cam bölme için 200×200×8mm; Ağır giydirme cephe için 600×600×20mm |
| Özel Boyut | Herhangi bir uzunluk ve genişlik (max ≤1000×1000mm), kalınlık (min ≥5mm) | Özel şekilli giydirme cephelerin kişiselleştirilmiş gereksinimlerine uyum sağlar | |
| Boyut Toleransı | Anahat Boyutu Toleransı | ±0,5 mm (geleneksel), ±0,2 mm (hassas kalite) | Hassasiyet seviyesi, son derece yüksek doğruluk gerektiren yüksek katlı perde duvarlara uyum sağlar |
| Delik Konumu Doğruluğu | Delik merkez mesafesi toleransı ≤±0,2 mm, delik çapı ±0,1 mm | Giydirme cephe braketi cıvatalarıyla doğru alın bağlantısı sağlar | |
| Malzeme Özellikleri | Ana Malzeme | Karbon çeliği: Q235B, Q345B; Paslanmaz çelik: 304, 316 | Ağır yükler için Q345B; Kıyıdaki yüksek tuzlu sis için 316 paslanmaz çelik |
| Mekanik Özellik | Çekirdek Gücü | Bükülme mukavemeti: Q235B ≥ 235MPa, Q345B ≥ 345MPa; Kesme mukavemeti ≥ 120MPa | Yük aktarımı sırasında yapısal stabilite sağlar |
| Yüzey İşlem | Korozyon Önleme Prosesi | Sıcak daldırma galvanizleme (≥80μm), florokarbon püskürtme (≥40μm), ayna parlatma | Dış mekan korozyon direnci için sıcak daldırma galvanizli; iç mekan dekorasyonu için ayna cilası |
| Teknolojik Gerek. | Şekillendirme Süreci | CNC plazma kesme, hassas damgalama; kaynak yüksekliği ≥8mm, gözenek/çatlak yok | Plakanın düzlüğünü (≤1mm/m) sağlayarak betona yapışmayı artırır |
Temel Satış Noktaları: Yüksek Hassasiyet, Güç ve Uyarlanabilirlik
Bu Gömülü Çelik Plaka, boyut toleransını ±0,5 mm dahilinde ve cıvata deliği doğruluğunu ≤±0,2 mm dahilinde sıkı bir şekilde kontrol eder. Doğru bir şekilde bağlanırperde duvar desteklerive diğer bileşenler. Q345B ve 304/316 paslanmaz çelik gibi birinci sınıf malzemeler kullanılarak bükülme mukavemeti ≥345MPa'ya ulaşır. Yüzey, tuz püskürtme direnci ≥1000 saat olan sıcak daldırma galvanizleme gibi profesyonel işlemlere tabi tutulur. Sıkı B2B proje gereksinimlerini karşılamak için boyut, delik düzeni ve yüzey işleme konusunda tam özelleştirmeyi destekliyoruz.
Uygulama Senaryoları ve Doğrulanmış Durumlar

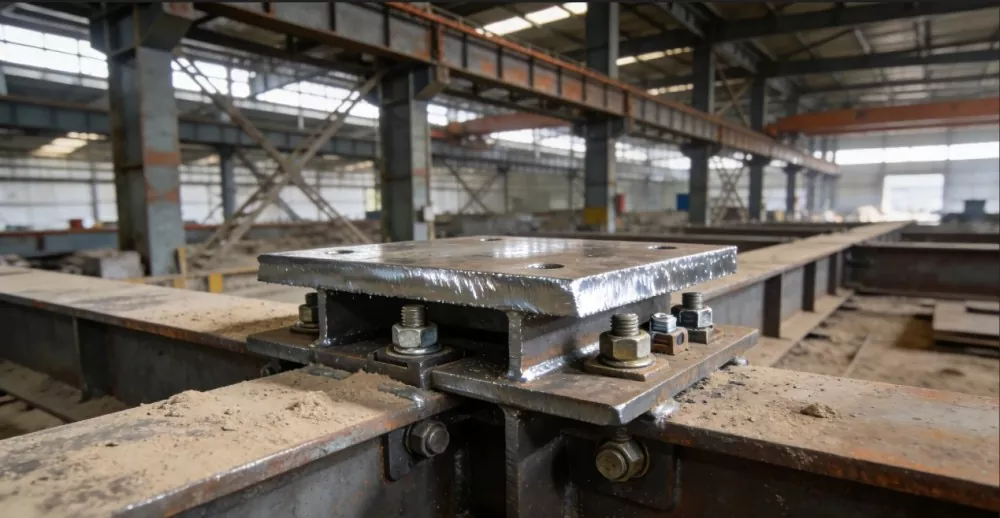

Projede, 50 tonluk bir vinç kirişinin yükünü stabil bir şekilde taşımak için kalınlaştırılmış gömülü çelik plakalar kullanıldı. Malzemeler ve yüzey işlemleri, ağır sanayi tesisinin yüksek tozlu ve yüksek nemli ortamına uyum sağlayacak şekilde özelleştirildi ve uzun vadeli operasyonel güvenlik sağlandı.

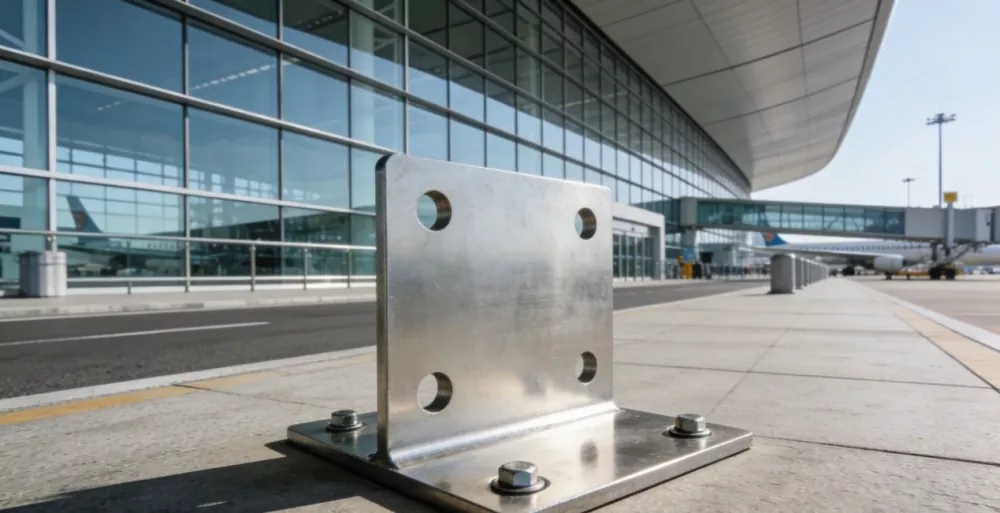

Giydirme cepheyi çelik yapıya bağlamak için 304 paslanmaz çelik gömme plakalar kullanıldı. Bu, süper açıklıklı giydirme cephenin düzlüğünü sağladı ve büyük bir firmanın katı kalite standartlarını karşılayarak mükemmel hava koşullarına dayanıklılık sağladı.ulaşım merkezi projesi.

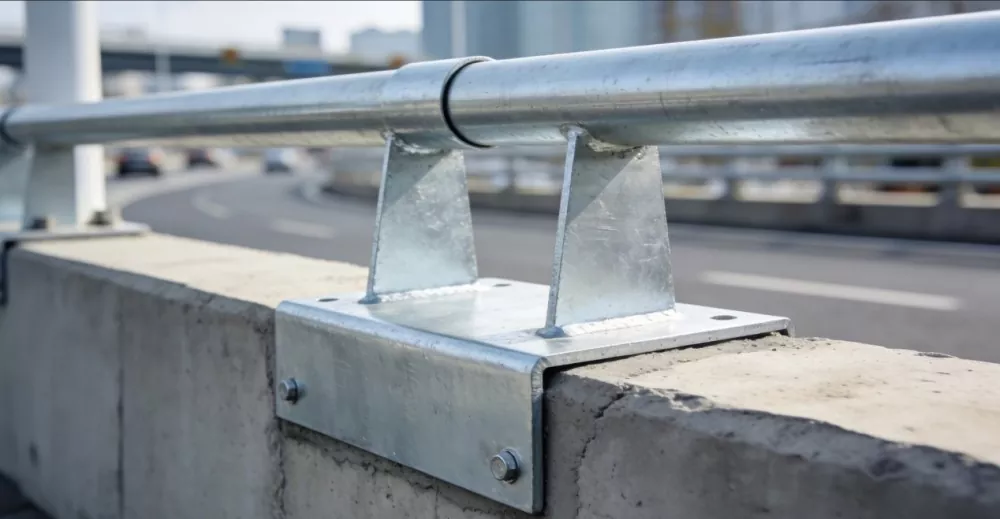

Üst geçit korkulukları için sıcak daldırma galvanizli gömülü plakalar kullanıldı ve yük aktarım verimliliği artırıldı. Plakalar yağmurlu ortamda belirgin bir korozyon göstermedi, bu da inşaat süresini önemli ölçüde kısalttı ve belediye altyapısının dayanıklılığını sağladı.
Endüstriyel Avantajlarımız
2014 yılında kurulan Tianjin Shunchen Industrial Co., Ltd.'nin merkezi Daqiuzhuang Sanayi Bölgesi'nde bulunmaktadır. Kapsamlı bir endüstriyel zincir kuruluşu olarak, çeliğin derin işlenmesini, sıcak daldırma galvanizlemeyi, depolamayı ve ithalat/ihracat ticaretini entegre ediyoruz.
Yıllık 450.000 tonu aşan üretim kapasitesi ve yaklaşık 2 milyar yuan'lık üretim değeriyle, gömülü çelik levha alanında önemli avantajlara sahibiz. Tam endüstri zinciri entegrasyonuna dayanan tabanımız, yeterli üretim kapasitesi, hazır stok, hızlı tedarik yanıtı ve kontrol edilebilir maliyetler sunar. olarakfabrikadan doğrudan tedarikçiiçin rekabetçi fiyatlandırma sağlıyoruztoplu siparişlerve özelleştirilmiş çözümler. Bizim kontrol edinISO 9001 sertifikasıkalite güvencesi için.
Sıkça Sorulan Sorular
Gömülü çelik levhaların toplu siparişleri için tipik teslim süresi nedir?
Stoktaki standart özellikler için teslim süresi genellikle 7-15 gündür. Özelleştirilmiş boyutlar, özel malzemeler (316 paslanmaz çelik gibi) veya özel korozyon önleyici işlemler için üretim döngüsü, sipariş miktarına bağlı olarak genellikle 20-30 gündür. Sipariş onayından sonra kesin bir teslimat programı sunacağız.
Özel çizimlere göre plakalar üretebilir misiniz?
Evet, kesinlikle. OEM ve ODM hizmetlerini destekliyoruz. CAD çizimleri (DWG, DXF, STEP) veya fiziksel örnekler sağlayabilirsiniz. CNC kesme ve lazer delme teknolojimiz, özel delik düzenlerinizin ve plaka boyutlarınızın ≤±0,2 mm hassasiyet toleransıyla karşılanmasını sağlar.
Ağır yük uygulamalarında kaynak kalitesini nasıl sağlıyorsunuz?
≥8mm kaynak yüksekliğinde gelişmiş otomatik kaynak işlemleri kullanıyoruz ve gözenek veya çatlak olmadığından emin oluyoruz. Her parti, sıkı bir tahribatsız teste (NDT) ve kusur tespitine tabi tutulur. Kaynak yeterlilik oranımız sürekli olarak %99,9 gibi yüksek bir seviyede olup, endüstriyel tesislerin ağır yük ve özel gereksinimlerini etkin bir şekilde karşılamaktadır.
Dış mekan ve kıyı projeleri için hangi yüzey işlemleri önerilir?
Genel dış mekan kullanımı için, mükemmel korozyon önleme performansı sağlayan sıcak daldırma galvanizlemeyi (çinko kaplama kalınlığı ≥80μm) öneriyoruz. Yüksek tuzlu sisin olduğu kıyı ortamları için, maksimum dayanıklılık sağlamak üzere ağır çinko kaplama veya özel florokarbon püskürtme ile birleştirilmiş 316 paslanmaz çelik malzemenin kullanılmasını önemle tavsiye ederiz.
Malzeme sertifikaları ve test raporları sağlayabilir misiniz?
Evet. Değirmen Test Sertifikaları (MTC), mekanik özellik test raporları (bükülme ve kesme mukavemeti) ve tuz püskürtme test raporları dahil olmak üzere her sevkiyatta kapsamlı kalite belgeleri sağlıyoruz. Bu, gümrük işlemlerinin sorunsuz yapılmasını sağlar ve uluslararası inşaat projelerinin katı kabul gereksinimlerini karşılar.
Gömülü Çelik Levhalar İçin Teklif İsteyin
Çizimlerinizi, gerekli malzeme kalitesini, plaka boyutlarını ve korozyon önleyici spesifikasyonlarınızı bize gönderin. Mühendislik ekibimiz projenizi inceleyecek ve fabrikaya doğrudan rekabetçi bir fiyat teklifi sunacaktır.
