Metal Kompozit Çatı Paneli

Shunchen Metal Kompozit Çatı Paneli endüstriyel tesisler, depolar, soğuk hava depoları ve ticari binalar için entegre bir çatı kaplama çözümü sunar. Dayanıklı metal kaplamaların ve yalıtımlı çekirdeklerin (50-200 mm) sürekli laminasyonuna sahip olan bu ürün, enerji verimliliğini en üst düzeye çıkarırken sahada ekstra katmanları ortadan kaldırır. 450.000 tonluk grup kapasitesiyle desteklenen bu ürün, tam özel özellikler ve hızlı teslimat sunar.

Temel Özellikler

Entegre Isı Yalıtımı

Yalıtılmış çekirdek metal levhaların arasına yerleştirilmiştir ve çatı boyunca sürekli bir termal bariyer oluşturur. PU ve PIR çekirdekler özellikle çatıdan ısı transferinin sınırlandırılmasının önemli olduğu binalar için uygundur.

Her bina için sabit bir kalınlık kullanmak yerine, projenin yalıtım hedefine ve yerel iklim koşullarına göre gerekli Metal Kompozit Çatı Paneli kalınlığı seçilebilir.

Hava Koşullarına Dayanıklı Metal Yüzey

Dış metal katman yağmura, güneş ışığına, rüzgara ve atmosferik maruziyete karşı ilk bariyeri sağlar. Seçilen kaplama sistemi çelik veya alüminyum alt tabakaya koruma sağlar ve aynı zamanda çatının görünür yüzeyini de belirler.

Nemli, kıyısal veya kimyasal maddelere maruz kalan ortamlardaki projeler için alt tabaka ve kaplama özellikleri beklenen korozyon koşullarına göre seçilmelidir.

Yapısal Sertlik

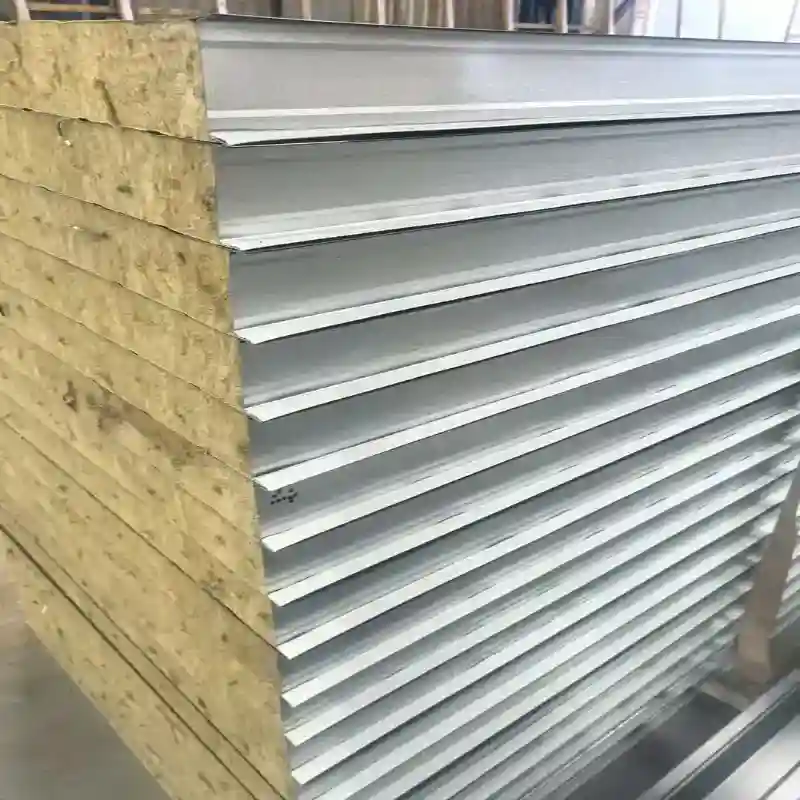

Bağlı sandviç yapı, iki metal kaplamayı sert veya yarı sert bir yalıtım çekirdeğiyle birleştirir. Bu, tek bir ince metal levhadan daha kalın ve daha sağlam bir panel oluşturur.

Panel sertliği çekirdek tipine, panel kalınlığına, metal levha kalınlığına, profil geometrisine, açıklığa ve sabitleme yöntemine bağlıdır. Yapısal çatı tasarımı için nihai panel konfigürasyonu bu nedenle gerekli açıklık ve yükleme koşullarına göre seçilmelidir.

Azaltılmış Çatı Katmanı

Metal kaplama ve yalıtım fabrikada üretilen tek bir bileşen olarak sağlandığı için çatı kaplama sistemi, dış çatı levhası ile binanın içi arasında ayrı bir yalıtım katmanı gerektirmez.

Bu entegre konfigürasyon, kurulum aşamalarının sayısını azaltabilir ve çatı inşaatı sırasında malzeme taşımayı basitleştirebilir.

Özel Yüzey Görünümü

Dış ve iç metal levhalar farklı kaplama yüzeyleri ve renklerde temin edilebilir. Bu, çatı görünümünün endüstriyel tesisler, ticari binalar, depolar ve diğer mimari gereksinimlerle eşleştirilmesine olanak tanır.

Uygulamalar

Endüstriyel Atölyeler ve Fabrikalar

Metal kompozit çatı panelleri, bitmiş metal çatı kaplama yüzeyi ile birlikte ısı yalıtımının gerekli olduğu fabrika çatılarında kullanılır. Binanın ısı ve yangın gereksinimlerine göre PU, PIR ve taşyünü konfigürasyonları seçilebilmektedir.

Depolar ve Lojistik Binaları

Depolar, tutarlı panel boyutlarına ve verimli kuruluma sahip geniş çatı alanları gerektirir. Prefabrik panel yapısı, çatı konstrüksiyonunun geniş alanları kapsaması gereken çelik çerçeveli depolar ve lojistik tesisleri için uygundur.

Soğuk Hava Depo Tesisleri

Soğuk hava depoları ve sıcaklık kontrollü binalar için, ısı yalıtım özellikleri nedeniyle PU veya PIR çekirdekler seçilebilir. Panel kalınlığı normalde hedef iç mekan sıcaklığına, dış iklime, soğutma yüküne ve bina kabuğu tasarımına göre belirlenir.

Ticari ve Tarımsal Binalar

Paneller ticari binalar, tarımsal depolama tesisleri, hayvancılık binaları ve tamamlanmış yalıtımlı çatı muhafazası gerektiren diğer yapılar için kullanılabilir.

Yangına Duyarlı Endüstriyel Binalar

Projenin yanmaz özelliklere sahip bir mineral izolasyon çekirdeği gerektirdiği durumlarda taş yünü çekirdek konfigürasyonları kullanılabilir. Nihai yangın sınıflandırması, panel yapısının tamamına ve geçerli test standardına göre onaylanmalıdır.

Teknik Parametreler

Ürün Özellikleri

Tipik Kalınlık Seçimi

Metal Kompozit Çatı Paneli kalınlığı, yalnızca bina tipine göre seçilmek yerine, gerekli termal performans, yangın spesifikasyonu, açıklık, yerel iklim ve yapısal tasarıma göre belirlenmelidir.

Geçerli Standartlar

Shunchen, GB/T 23932-2009 ve EN 14509 dahil olmak üzere, belirtilen Çin ve uluslararası gerekliliklere göre paneller üretebilmektedir. Yangın ve performans testleri, ilgili ASTM veya diğer bölgesel test yöntemleri de dahil olmak üzere, ilgili proje spesifikasyonuna göre düzenlenebilir.

Kesin standart ve test yöntemi üretimden önce onaylanmalıdır çünkü yangın sınıflandırması ve termal performans, metal kaplamalar, çekirdek malzemesi, kalınlık, bağlantılar ve kurulum konfigürasyonu dahil olmak üzere panelin tamamının yapısına bağlıdır.

Üretim ve Kalite Kontrol

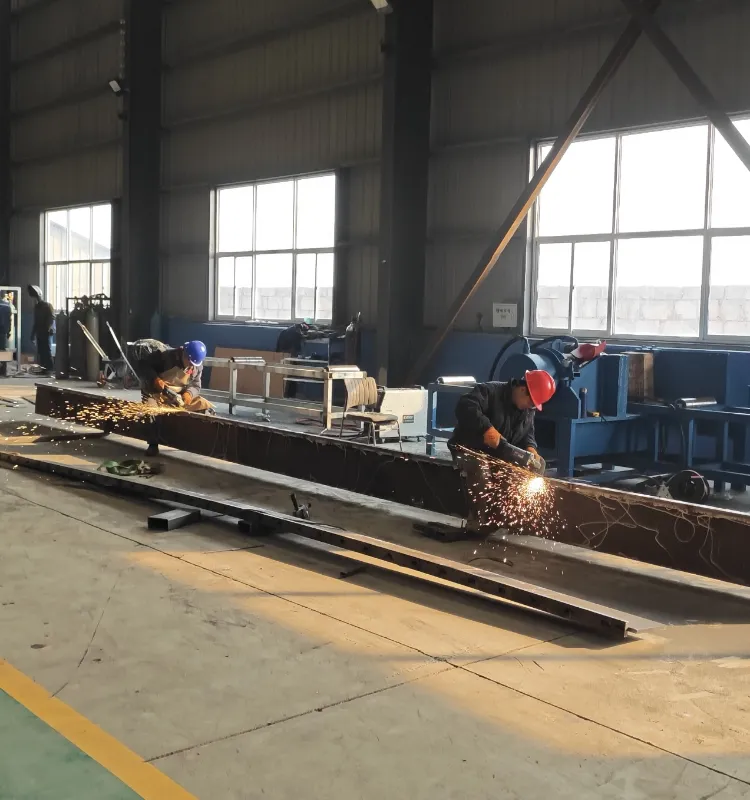

Sürekli Panel Üretimi

Shunchen, metal levhaları oluşturmak, yalıtım çekirdeğini hazırlamak, yapıştırma malzemelerini uygulamak ve katmanları entegre bir panel halinde preslemek için otomatik sürekli kompozit üretim hatlarını kullanıyor.

Sürekli üretim, panel geometrisini ve katman düzenlemesini üretim süreci boyunca tutarlı tutar.

Çekirdek Malzeme Denetimi

Laminasyondan önce izolasyon çekirdeği gerekli malzeme tipine ve spesifikasyona göre kontrol edilir. Yoğunluk, kalınlık ve diğer ilgili özellikler, seçilen çekirdek ve geçerli denetim gerekliliklerine göre doğrulanabilir.

Panel Boyut Kontrolü

Bitmiş Metal Kompozit Çatı Panelleri kalınlık, genişlik, uzunluk, profil durumu ve görünür boyutsal sapma açısından kontrol edilir. Denetim, bitmiş panelin onaylanmış üretim spesifikasyonuna uygun olup olmadığına odaklanır.

Yapıştırma ve Yüzey Kontrolü

Birleştirilen arayüz, görünür delaminasyon ve eksik bağlanma açısından incelenir. Ambalajlamadan önce metal yüzeyde çizikler, kaplama kusurları, ezikler ve diğer görünür hasarlar olup olmadığı kontrol edilir.

Performans Testi

Ürün konfigürasyonuna ve proje gereksinimlerine bağlı olarak testler, termal iletkenlik, yangın performansı, bükülme direnci ve diğer ilgili performans doğrulamasını içerebilir.

Bağımsız doğrulama gerektiren ihracat siparişleri için, mutabakata varılan denetim kapsamına göre SGS veya BV gibi kuruluşlar aracılığıyla üçüncü taraf denetimi düzenlenebilir.

OEM Özelleştirme

Çekirdek ve Metal Malzeme Seçimi

Müşteriler, proje gereksinimlerine göre dış metal levhayı, iç metal levhayı ve yalıtım çekirdeğini belirtebilirler. Shunchen, renkli kaplamalı çelik, alüminyum-magnezyum-manganez alaşımı, PU, ​​PIR, taş yünü ve cam yünü bazlı kombinasyonlar tedarik edebilir.

Panel Kalınlığı ve Genişliği

Panel kalınlığı yalıtım gereksinimlerine ve bina tasarımına göre özelleştirilebilir. Etkin genişlik, çatı düzenine ve kurulum sistemine uyacak şekilde de ayarlanabilir.

Özel Panel Uzunluğu

Paneller sabit veya özel boylarda üretilebilmektedir. Boydan boya üretim, sahada kapsamlı kesim ihtiyacını azaltır ve panel boyutlarının çatı geometrisiyle eşleştirilmesine olanak tanır.

Yüzey Kaplama ve Renk

Müşteriler kaplama tipini, yüzey kaplamasını ve rengini belirleyebilir. Farklı maruz kalma ve görünüm gereksinimleri için polyester ve florokarbon kaplama sistemleri mevcuttur.

Prefabrik İşleme

Ek fabrika işlemleri, onaylı çizimlere göre açma, kenar kapatma, köşe bükme ve ön delme işlemlerini içerebilir. Proje, panellerin kısmen kuruluma hazır olarak gelmesini gerektirdiğinde, bu işlemler sevkıyattan önce tamamlanır.

Kurulum ve Bağlantı

Çatı Düzeni

Kurulumdan önce çatı yapısı hizalama, aşık aralığı, seviye ve yük taşıma koşulları açısından kontrol edilmelidir. Demetleri çatıya kaldırmadan önce Metal Kompozit Çatı Paneli boyutları, onaylanmış çatı düzenine göre doğrulanmalıdır.

Panel Konumlandırma

Paneller tasarlanan çatı yönü boyunca konumlandırılır ve alttaki aşıklar tarafından desteklenir. Doğru hizalama önemlidir çünkü panel birleşim yeri çatı kaplamasının devamlılığını belirler.

Ortak Bağlantı

Bitişik paneller, tasarlanan yan bağlantı veya örtüşme yapısı aracılığıyla bağlanır. Paneller arasındaki boşlukları önlemek için bağlantının sabitlemeden önce tamamen yerine oturması ve hizalanması gerekir.

Sabitleme

Bağlantı elemanları belirlenen sabitleme alanından destek yapısına monte edilir. Bağlantı elemanı tipi, aralık, rondela özellikleri ve sabitleme konumu, proje kurulum çizimine ve yerel rüzgar yükü gereksinimlerine uygun olmalıdır.

Yanıp sönme ve Sızdırmazlık

Çatı kenarları, çıkıntılar, vadiler, girintiler ve diğer bağlantı noktaları uygun kaplama ve sızdırmazlık işlemlerini gerektirir. Bu alanlar, sürekli çatı yüzeyini kesintiye uğrattıkları için su girişinin önlenmesi açısından özellikle önemlidir.

Kurulum ayrıntıları, panel tedarikçisinin kurulum talimatlarına ve yapı mühendisinin onaylı çatı tasarımına uygun olmalıdır.

Neden Shunchen'i Seçmelisiniz?

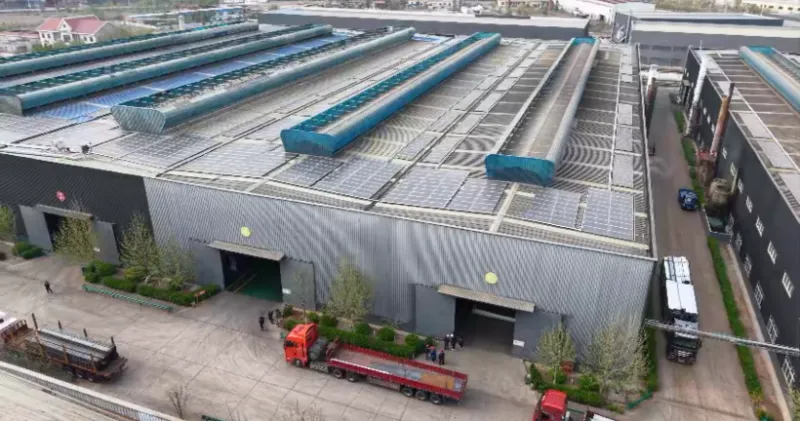

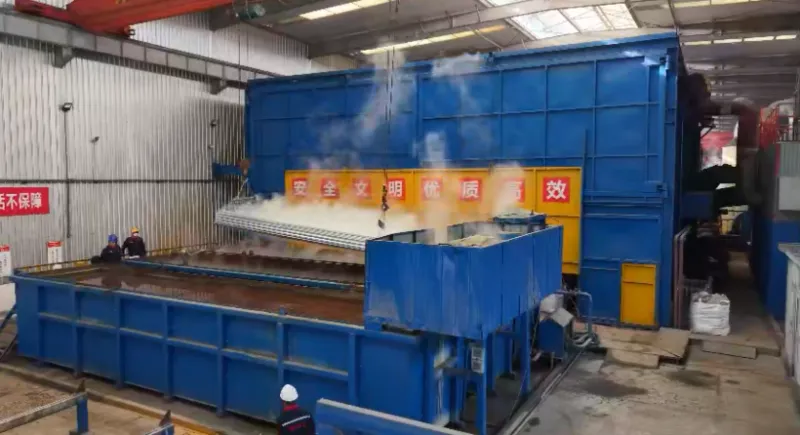

Shunchen, çelik malzeme işleme, kaplama, galvanizleme, depolama ve lojistiği kapsayan tesislere sahip entegre bir çelik işleme üretim üssünden metal kompozit çatı panelleri tedarik ediyor.

Grubun yıllık 450.000 tonu aşan üretim kapasitesi ve 40.000 metrekarenin üzerinde üretim ve depolama alanı bulunmaktadır. Kompozit çatı paneli siparişleri için bu üretim altyapısı, aynı tedarik zinciri içinde hammadde tedariki, panel üretimi, özelleştirilmiş işleme, inceleme, paketleme ve ihracat sevkiyatını destekler.

Müşteriler panel çekirdeğini, sacı, kalınlığı, genişliği, uzunluğu, kaplamayı, rengi ve prefabrikasyon gereksinimlerini üretimden önce belirleyebilirler. Sipariş üretime girmeden önce üretim konfigürasyonunun onaylanması için teknik bilgiler proje spesifikasyonuna göre gözden geçirilir.

İhracat siparişleri için Shunchen, gerektiğinde fabrika test belgelerini, boyutsal inceleme kayıtlarını, malzeme belgelerini ve üçüncü taraf denetimini sağlayabilir. Uluslararası siparişler için FOB ve CIF sevkiyat düzenlemeleri mevcuttur.

SSS

Metal kompozit çatı paneli ile tek katmanlı metal çatı levhası arasındaki fark nedir?

Metal kompozit çatı paneli, iki metal katman arasında bir yalıtım çekirdeği içerirken, tek katmanlı çatı levhası esas olarak dış hava koşullarına dayanıklı kaplama sağlar. Bu nedenle kompozit yapı, çatı kaplama ve yalıtım işlevlerini tek bir prefabrik bileşende birleştirir.

Kompozit çatı paneli için hangi çekirdek seçilmelidir?

PU ve PIR, ısı yalıtımının birincil gereksinim olduğu durumlarda yaygın olarak seçilir. Taşyünü, yangın performansının ve mineral esaslı yalıtımın önemli olduğu projeler için uygundur. Isı ve ses yalıtımının gerekli olduğu durumlarda cam yünü düşünülebilir. Nihai seçim projenin termal ve yangın spesifikasyonlarına uygun olmalıdır.

Hangi panel kalınlıkları mevcuttur?

Yaygın kalınlıklar 50, 75, 100, 150 ve 200 mm'dir. İstenilen ısıl performansa ve proje tasarımına göre diğer kalınlıklar da tartışılabilir.

Panel uzunluğu özelleştirilebilir mi?

Evet. Paneller 6 m, 12 m gibi sabit boylarda temin edilebildiği gibi, çatı düzenine ve nakliye gereksinimlerine göre istenilen boylarda da kesilebilir.

Dış renk ve kaplama özelleştirilebilir mi?

Evet. Polyester, florokarbon ve diğer belirtilen kaplama sistemleri temin edilebilir. Renk ayrıca mevcut kaplama sistemine ve proje gereksinimlerine göre özelleştirilebilir.

Alüminyum-magnezyum-manganez panelleri sağlayabilir misiniz?

Evet. Uygun kompozit çatı paneli konfigürasyonlarında metal yüzey olarak alüminyum-magnezyum-manganez alaşımlı levhalar kullanılabilir. Alt tabaka kalınlığı ve panel yapısı çatı tasarımına göre doğrulanmalıdır.

Sevkiyat öncesinde açıklıkları işleyebilir misiniz?

Evet. Açma, kenar kapatma, bükme ve ön delme işlemleri onaylı üretim çizimlerine göre düzenlenebilir.

Teklif için hangi bilgilere ihtiyaç vardır?

Gerekli bilgiler normalde çatı alanı veya panel miktarını, panel kalınlığını, çekirdek malzemesini, metal levha tipini ve kalınlığını, etkin genişliği, panel uzunluğunu, kaplamayı, rengi, kurulum gerekliliklerini ve teslimat yerini içerir. Müşterinin miktar hesaplaması veya prefabrik işleme talep etmesi durumunda çatı çizimleri kullanışlıdır.

Üçüncü taraf denetimini ayarlayabilir misiniz?

Evet. SGS, BV veya diğer mutabakata varılan üçüncü taraf denetimleri, satın alma sözleşmesinde belirtilen denetim kapsamına göre düzenlenebilir.
